一种立式超长轴液下泵最下端泵头活动固定支承结构

字号:T |T
作者:[长沙水泵厂家湖南立佳长沙水泵厂公司中开泵节能技术部] 人气: 发表时间:2019-4-24
一种立式超长轴液下泵最下端泵头活动固定支承结构

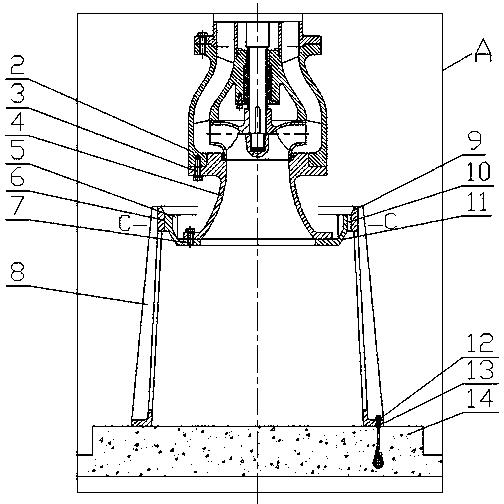

 一种立式超长轴液下泵最下端泵头活动固定支承结构,其特征是立式超长轴液下泵1的泵进口管4通过螺栓3固定在泵导叶体2上,支撑板5通过螺栓7固定在泵进口管4上,支承底座8与支撑板5通过配合面6进行配合,支撑板5与支承底座8之间设有导流槽10,所述支撑板5上设有支撑板导向锥面11。优点:安装时,支撑板5可通过支撑板导向锥面11和底座导向锥面9自由滑到支承底座8内,并通过配合面6进行活动配合,起径向固定作用,从而固定了立式长轴液下泵最下端泵头,消除了泵轴的变形,保证了立式长轴液下泵的运转精度,减轻泵的振动,从而提高了立式长轴液下泵的使用寿命;且结构简单、可靠,对研究安全、可靠、长寿命超长轴液下泵具有重要意义。


立式超长轴液下泵最下端泵头活动固定支承结构要求: 1.一种立式超长轴液下泵最下端泵头活动固定支承结构,其特征是包括超长轴液下泵、泵导叶体、泵进口管、支撑板、配合面、支承底座、底座导向锥面、导流槽、支撑板导向锥面,其中超长轴液下泵的泵进口管通过螺栓固定在泵导叶体上,支撑板通过螺栓固定在泵进口管上,支承底座与支撑板通过配合面进行配合,支撑板与支承底座之间设有导流槽,所述支撑板上设有支撑板导向锥面。
